Bourdon-putkipainemittarin käyttö

Vesihuolto

Kemiallinen käsittelylaitos

Maatalouden kastelu

Autoteollisuus

Meren

Ilmailu

LVI

Bourdon-putkipainemittarin etu

Halpa

Yksinkertainen rakentaminen

Korkea mittaustarkkuus

Saatavana laajassa valikoimassa

Käytä raskaan tärinäsovelluksen ja dynaamisen painekuormituksen kanssa

Bourdon-putken painemittarin viitestandardit

ANSI B40.1

EN837

Bourdon-putkipainemittarin käyttöpäällikkö

Tämä painemittari on kiinnitetty putkistoon tuloputkessa (A). Tuloputkea pitää paikallaan hylsylohko (B), paine virtaa Bourdon-putken (C) kiinteään päähän. Paine jakautuu C:n muotoisen Bourdon-putken (D) läpi. Tämän paineen seurauksena C-muoto suoristuu. Tappi ja niveltappi (E) yhdistävät oikaisuliikkeen sektorivaihteeseen (F) Bourdon-putken liikkuvassa päässä. Vaihteistosta johtuen Bourdon-putken liikkuvan pään liike vahvistuu niin, että erittäin pieni paineenmuutos aiheuttaa osoitinneulan (G) huomattavan liikkeen. Yleensä osoitin liikkuu vasemmalta oikealle ympyrämäisesti kalibroidun asteikon yli. Paineen lasku johtaa Bourdon-putken palaamiseen alkuperäiseen asentoonsa.

Bourdon-putkipainemittarin luokka

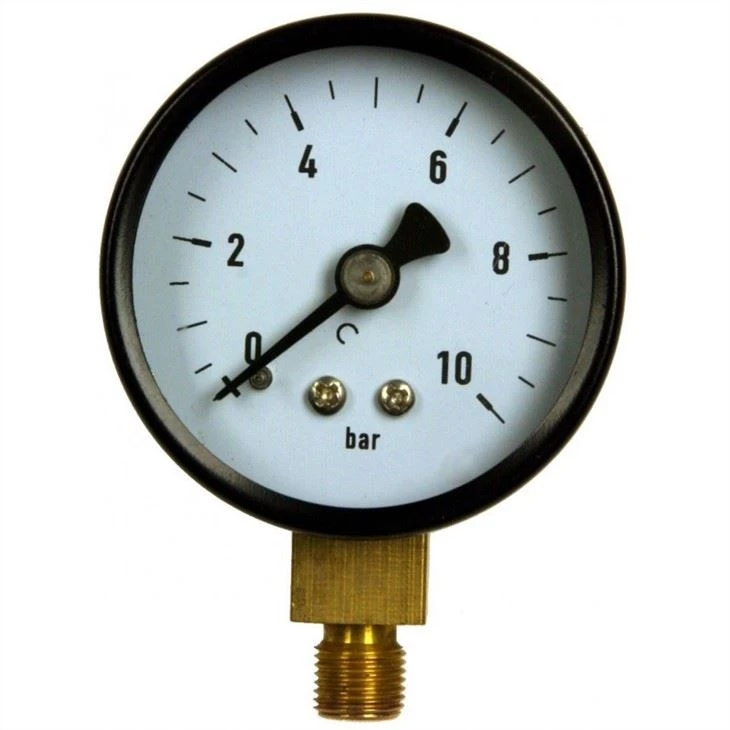

Normaali kuivapainemittari

Normaali kuivapainemittari soveltuu sellaisen nesteen, kaasun, höyryn tai tyhjiön paineen mittaamiseen, jotka eivät ole kiteisiä ja ei-konkreettisia, eivätkä ne aiheuta räjähdysvaaraa eivätkä kuluta terästä ja kupariseosta.

Nimelliskoko	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Painealue	{{0}}-0 - 24 bar, 0-1000 bar 30 inHg - 15000 psi
Tarkkuus	±1 prosenttia, ±1,6 prosenttia, ±2,5 prosenttia
Työlämpötila	-20 astetta --70 astetta
Asia	Ruostumaton teräs, teräs, muovi
Bourdon-putki	Fosfori pronssi
Yhteys	Messinkiä tai ruostumatonta terästä
Liike	Messinkiä tai ruostumatonta terästä
Soita	Alumiini, musta
Ikkuna	Lasi tai muovi
Lanka	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Yhteys	1/2", 3/8", 1/4", 1/8" BSP NPT PT

Nestetäytteinen painemittari

Nestetäytteinen painemittari on täytetty vaimennusnesteellä, jolla on hyvä iskunkestävä suorituskyky, se sopii paikkoihin, joissa väliaineen paine muuttuu voimakkaasti ja paineshokki on olemassa tai paine vapautetaan äkillisesti, se voi mitata kaasua ja nestettä jne.

Nimelliskoko	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Painealue	{{0}}—0bar, 0—1000 bar
Tarkkuus	±1 prosenttia, ±1,6 prosenttia, ±2,5 prosenttia
Työlämpötila	-20 astetta --70 astetta
Asia	Ruostumaton teräs
Rengas	Ruostumaton teräs, bajonettityyppi tai puristustyyppi
Bourdon-putki	Fosforipronssi tai ruostumaton teräs Vähemmän tai yhtä suuri kuin 60 bar: C-tyyppi >60 bar: Helical Type
Yhteys	Messinkiä tai ruostumatonta terästä
Liike	Messinkiä tai ruostumatonta terästä
Soita	Alumiini, musta
Ikkuna	Lasi tai muovi
Lanka	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Yhteys	1/2", 3/8", 1/4", 1/8" BSP NPT PT
Täyttää	Glyseriini (vakio) SiIicone (valinnainen)
Tiiviste/täyttökorkki	Neopreeni tai silikageeli

Ruostumattomasta teräksestä valmistettu painemittari

Ruostumattomasta teräksestä valmistettu painemittari soveltuu nesteen, kaasun ja varren tai tyhjiön paineen mittaamiseen, jotka ovat ei-kiteisiä ja ei-konkreettisia, eivätkä ne aiheuta räjähdysvaaraa eivätkä kuluta terästä.

Nimelliskoko	1.5" (40), 2" (50), 2.5" (63), 3.5" (80), 4" (100), 6" (150)
Painealue	{{0}}—0bar, 0—1000 bar
Tarkkuus	±1 prosenttia, ±1,6 prosenttia, ±2,5 prosenttia
Työlämpötila	-20 astetta --70 astetta
Asia	Ruostumaton teräs paineilmaventtiilillä
Rengas	Ruostumaton teräs, bajonettityyppi
Bourdon-putki	Ruostumaton teräs Vähemmän tai yhtä suuri kuin 60 bar: C-tyyppi >60 bar: Helical Type
Yhteys	Ruostumaton teräs
Liike	Ruostumaton teräs
Soita	Alumiini, musta
Ikkuna	Lasi
Lanka	1/8", 1/4", 3/8", 1/2" PT BSP NPT
Yhteys	1/2", 3/8", 1/4", 1/8" BSP NPT PT
Täyttää	Glyseriini (vakio) SiIicone (valinnainen)
Tiiviste/täyttökorkki	Neopreeni tai silikageeli
